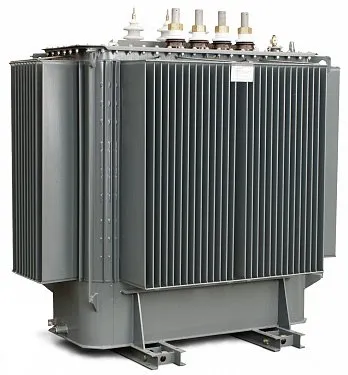

Трансформатор ТМГ21-1600/6/0,4 У/Ун-0 У1
933 850
руб.
Обмотка низшего напряжения трансформаторов этой серии выполнена не из алюминиевых проводов, а из алюминиевой фольги, что сочетает в себе простоту намотки с высоким уровнем надежности.
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется
Под заказ
Трансформаторы ТМГ21 являются трехфазными масляными трансформаторами общего назначения. Трансформаторы изготавливаются с сочетанием напряжений 6/0,4 кВ, 6,3/0,4 кВ, 10/0,4 кВ, 10,5/0,4 кВ, 35/0,4 со схемами и группами соединения обмоток Д/Ун-11 и У/Ун-0.
Обмотка низшего напряжения трансформаторов этой серии выполнена не из алюминиевых проводов, а из алюминиевой фольги, что сочетает в себе простоту намотки с высоким уровнем надежности.
Ширина алюминиевой ленты равна высоте обмотки низшего напряжения — это существенно уменьшает осевые динамические усилия в трансформаторе. В качестве межслоевой изоляции применена бумага типа DDP, которая в процессе сушки обмоток спекается. Таким образом, создается плотная целостная конструкция, обладающая повышенной стойкостью и к радиальным усилиям
Обмотка низшего напряжения трансформаторов этой серии выполнена не из алюминиевых проводов, а из алюминиевой фольги, что сочетает в себе простоту намотки с высоким уровнем надежности.
Ширина алюминиевой ленты равна высоте обмотки низшего напряжения — это существенно уменьшает осевые динамические усилия в трансформаторе. В качестве межслоевой изоляции применена бумага типа DDP, которая в процессе сушки обмоток спекается. Таким образом, создается плотная целостная конструкция, обладающая повышенной стойкостью и к радиальным усилиям
Наличие | Под заказ |
Производитель | ОАО "МЭТЗ им. В.И. Козлова", г. Минск |
Мощность, кВА | 1600 |
Напряжение по ВН, кВ | 6 |
Напряжение по НН, кВ | 0,4 |
Схема соединения обмоток | У/Ун-0 |
Потери х.х., Вт | 2050 |
Потери к.з., Вт | 16750 |
Длина, мм | 2160 |
Ширина, мм | 1250 |
Высота, мм | 1935 |
Масса полная, кг | 3860 |
Декларация соответствия МЭТЗ.pdf
Размер: 934.44 Kb
Руководство по экплуатации МЭТЗ ТМГ21.pdf
Размер: 8.57 Mb
Сертификат сейсмостойкости МЭТЗ.pdf
Размер: 477.31 Kb
Сертификат соответствия МЭТЗ.pdf
Размер: 513.9 Kb
